KWS锥面包络蜗杆减速机工作环境温度为—40~+40℃,当包络蜗杆减速机工作环境温度低于0℃时, 起动前润滑油必须加热到0℃以上或采用低凝固点的润滑油;可正、反双向运转。

KW型锥面包络圆柱蜗杆减速器用途
锥面包络圆柱蜗杆减速器(JB/T5559—91)
   这类减速器适用于冶金、矿山、起重、运输、化工、建筑及轻工等行业。其工作条件为:蜗杆转速不超过1500r/min;工作环境温度为—40~+40℃,当工作环境温度低于0℃时, 起动前润滑油必须加热到0℃以上或采用低凝固点的润滑油;可正、反双向运转。
KW型锥面包络圆柱蜗杆减速器代号和标记方法

(1)减速器的代号和标记方法

   减速器的代号包括:型号、中心距、公称传动比、装配型式。
   减速器的型号有三种:
   KWU:蜗杆在蜗轮之下的锥面包络圆柱蜗杆减速器;
   KWS:蜗杆在蜗轮之侧的锥面包络圆柱蜗杆减速器;
   KWO:蜗杆在蜗轮之上的锥面包络圆柱蜗杆减速器。

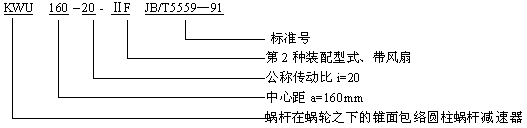

   标记示例:

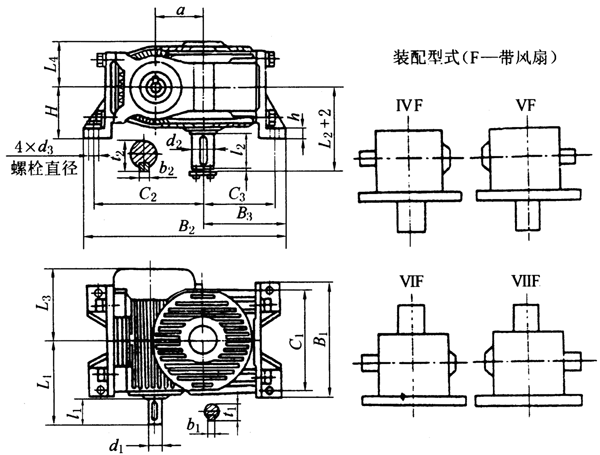

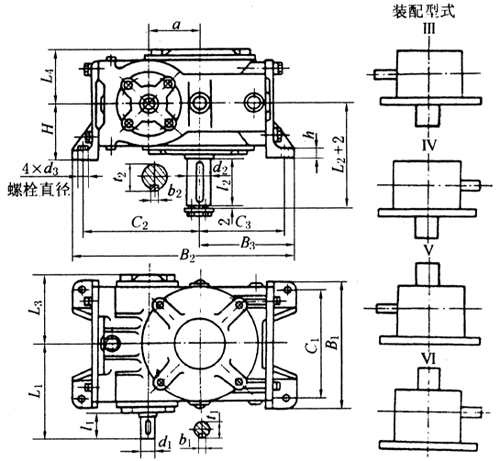

KWS型锥面包络圆柱蜗杆减速器的外形、安装尺寸和装配



KWS减速器的外形、安装尺寸和装配型式            (mm)

型号\尺寸

a

B1

B2

B3

C1

C2

C3

d1

l1

b1

t1

L1

KWS32

32

105

157

66

85

81

56

12j6

25

4

13.5

78

KWS40

40

120

193

84

95

101

76

14j6

25

5

16

84

KWS50

50

140

225

87

120

118

87

16j6

28

5

18

98

KWS63

63

160

269

111

140

146

99

18j6

28

6

20.5

118

KWS80

80

195

331

140

160

176

125

22j6

36

6

24.5

146

KWS100

100

230

384

164

190

205

149

24j6

36

8

27

165

型号\尺寸

d2

l2

b2

t2

L2

L3

L4

h

H

d3

质量(kg)

(不含油)

KWS32

16j6

28

5

18

80

44

10

56

M5

4

KWS40

20j6

36

6

22.5

95

50

12

63

M6

8

KWS50

22j6

36

8

24.5

105

58

15

71

M8

11

KWS63

30j6

58

8

33

128

86

65

16

75

M10

19

KWS80

38k6

58

10

41

158

105

85

20

100

M12

32

KWS100

40k6

82

12

43

190

123

96

24

112

M12

54



KWS减速器的外形、安装尺寸和装配型式               /mm

型号\尺寸

a

B1

B2

B3

C1

C2

C3

d1

l1

b1

t1

L1

KWS125

125

290

501

211

245

272

193

32k6

58

10

35

218

KWS160

160

350

605

245

300

360

235

42k6

82

12

45

270

KWS180

180

390

690

280

330

385

255

45k6

82

14

48.5

300

KWS200

200

430

739

300

370

420

275

48k6

82

14

51.5

324

KWS225

225

470

815

325

380

465

300

48k6

82

14

51.5

342

KWS250

250

525

895

365

430

510

345

55m6

82

16

59

374

型号\尺寸

d2

l2

b2

t2

L2

L3

L4

h

H

d3

质量(kg)

(不含油)

KWS125

55m6

82

16

59

215

202

125

32

140

M16

82

KWS160

65m6

105

18

69

266

242

155

40

180

M16

150

KWS180

75m6

105

20

79.5

280

267

167

45

190

M20

210

KWS200

80m6

130

22

85

321

299

185

50

200

M20

278

KWS225

90m6

130

25

95

337

320

198

55

225

M24

365

KWS250

100m6

165

28

106

390

343

219

65

250

M24

480


KW型减速器的许用输入功率和许用输出转矩

减速器的许用输入功率和许用输出转矩

传动

比代

公称

传动

比i

输入转速

n1(r/min)

中心距

代号

1

2

3

4

5

6

7

8

9

10

11

12

中心距

a(mm)

32

40

50

63

80

100

125

160

180

200

225

250

型号

KWU        KWS       KWO

许用输入功率P1P(kW);许用输出转矩T2P(N·m)

1

7.5

1500

P1P

0.76

1.16

1.98

3.22

7.62

15.61

19.98

32.54

42.51

50.86

64.56

T2P

28.7

44.1

80.1

142.6

343.6

700

900

1370

1925

2160

3000

1000

P1P

0.59

0.90

1.40

2.30

6.14

11.10

16.66

24.11

38.26

42.24

54.34

T2P

33.2

50.6

84.3

149.7

406.1

730

1100

1520

2600

2670

3700

750

P1P

0.49

0.77

1.15

1.88

5.29

8.59

14.45

18.89

31.74

35.83

42.05

T2P

36.5

57.2

91.31

161.74

462.4

750

1270

1570

2835

3020

3820

500

P1P

0.36

0.63

0.90

1.48

4.18

6.28

10.97

13.44

23.29

29.69

36.05

T2P

40.1

70.1

106.4

187.9

539.8

810

1430

1650

3000

3680

4850

2

10

1500

P1P

0.33

0.65

1.12

1.90

3.13

5.77

14.30

25.01

30.67

35.82

49.17

58.19

T2P

16.5

30.6

55.9

100.1

170.0

335.3

840

1480

1680

2120

2720

3470

1000

P1P

0.26

0.48

0.82

1.37

2.19

4.17

10.36

18.22

22.14

26.43

36.44

42.71

T2P

19.2

33.7

61.4

107.6

177.7

358.2

900

1610

1800

2320

3010

3780

750

P1P

0.23

0.38

0.66

1.15

1.79

3.51

8.39

13.99

17.02

20.46

28.55

35.19

T2P

21.9

36.0

65.6

118.0

191.7

399.1

960

1630

1830

2370

3120

4160

500

P1P

0.18

0.29

0.49

0.92

1.40

2.95

6.64

10.14

12.35

14.49

20.31

24.36

T2P

25.9

39.4

71.8

139.4

222.3

499.1

1120

1730

1950

2460

3260

4210

3

12.5

1500

P1P

0.84

1.48

3.05

4.81

11.68

19.56

30.84

31.23

44.72

55.40

T2P

55.1

101.7

206.7

360.5

860

1500

2140

2400

3030

4160

1000

P1P

0.62

1.10

2.05

3.44

8.75

16.46

22.15

28.21

32.97

40.69

T2P

60.5

111.7

223.1

378.4

940

1860

2280

3230

3320

4540

750

P1P

0.51

0.96

1.69

2.81

7.06

13.44

17.08

21.55

25.67

32.63

T2P

64.5

129.1

243.3

409.3

1000

2010

2320

3250

3410

4840

500

P1P

0.37

0.76

1.24

2.20

6.15

9.86

12.44

15.33

18.13

22.76

T2P

70.4

149.9

265.3

473.9

1290

2170

2490

3450

3530

4930

4

15

1500

P1P

0.50

0.75

1.42

2.35

4.05

10.57

19.56

27.54

32.89

47.38

49.89

T2P

34.0

51.8

104.6

190.5

342.0

900

1650

2430

2955

4200

4400

1000

P1P

0.39

0.59

1.08

1.63

3.19

7.89

14.39

20.44

24.97

35.00

41.28

T2P

39.7

60.0

117.8

196.0

391.5

980

1800

2660

3325

4610

5500

750

P1P

0.32

0.51

0.95

1.33

2.62

7.42

13.20

16.49

20.82

26.75

35.36

T2P

42.7

68.2

135.7

210.0

421.4

1200

2150

2840

3670

4650

6260

500

P1P

0.23

0.42

0.72

1.04

2.07

5.69

10.56

12.18

16.50

19.29

26.73

T2P

46.5

84.0

153.7

242.2

487.2

1350

2470

3090

4260

4930

6980

5

20

1500

P1P

0.41

0.72

1.34

2.25

3.43

8.34

14.20

23.24

24.60

38.28

43.65

T2P

36.0

65.6

129.4

223.6

376.5

930

1600

2450

2825

4090

4980

1000

P1P

0.31

0.53

0.98

1.69

2.43

6.79

10.43

16.75

21.33

28.28

31.68

T2P

39.4

71.8

137.0

248.2

387.3

1100

1730

2580

3600

4490

5340

750

P1P

0.24

0.42

0.81

1.43

1.98

5.55

8.59

14.33

18.10

23.14

25.40

T2P

41.9

76.3

149.1

273.6

414.9

1180

1850

2880

4050

4810

5670

500

P1P

0.18

0.31

0.61

1.16

1.56

4.26

6.72

10.66

14.38

18.38

18.64

T2P

45.4

82.7

164.6

319.9

478.6

1320

2100

3130

4635

5550

6000

6

25

1500

P1P

0.22

0.55

0.95

1.86

3.18

5.94

10.16

13.62

17.52

24.81

29.68

T2P

22.6

64.5

119.1

243.3

429.7

790

1425

1750

2500

3155

4195

1000

P1P

0.16

0.41

0.69

1.36

2.25

4.80

8.67

12.95

15.80

18.00

23.18

T2P

24.4

70.4

129.9

265.3

445.7

950

1815

2460

3320

3390

4845

750

P1P

0.13

0.32

0.56

1.09

1.82

4.52

8.35

10.66

13.00

14.72

18.02

T2P

25.9

74.6

137.7

281.0

480.0

1160

2295

2660

3600

3645

4950

500

P1P

0.09

0.23

0.41

0.80

1.44

3.30

6.71

8.35

10.17

11.45

13.58

T2P

26.3

80.5

148.6

303.0

556.8

1250

2690

3045

4100

4110

5520

7

30

1500

P1P

0.18

0.34

0.51

0.98

1.58

2.64

5.28

11.67

13.18

19.02

20.75

21.15

T2P

21.4

41.3

62.7

121.9

226.1

387.4

808

1780

2010

3000

3305

3475

1000

P1P

0.14

0.27

0.40

0.71

1.19

1.92

4.06

8.54

10.74

14.22

15.13

15.45

T2P

24.7

48.3

71.7

128.3

247.7

414.3

900

1900

2350

3280

3525

3730

750

P1P

0.12

0.24

























KW
型减速器输出轴轴端的径向许用负荷FR或轴向许用负荷

减速器输出轴轴端的径向许用负荷FR或轴向许用负荷FA      (N)

心距a(mm)

公称传动比i

7.5

10

12.5

15

20

25

30

40

50

60

FR或FA

32

400

400

400

400

40

700

700

700

700

700

700

700

700

50

1000

1100

1100

1150

1200

1250

1300

1300

1300

1300

63

4000

4200

4400

4600

4800

5000

5200

5400

5400

5400

80

5000

5200

5400

5600

5800

6000

6200

6400

6400

6400

100

6000

6200

6400

6600

6800

7000

7200

7400

7400

7400

125

8500

8500

8800

9000

9200

9400

9600

9800

10000

11000

160

11000

11200

11400

11600

11800

12000

12300

12500

12700

13000

180

13000

13300

13500

13800

14000

14400

14600

14800

15000

15200

200

18000

18200

18400

18600

18800

19000

19200

19400

19400

19800

225

20500

20600

20800

21000

21200

21400

21600

21800

22000

22200

250

21000

21200

21400

21600

21800

22000

22200

22400

22600

22600

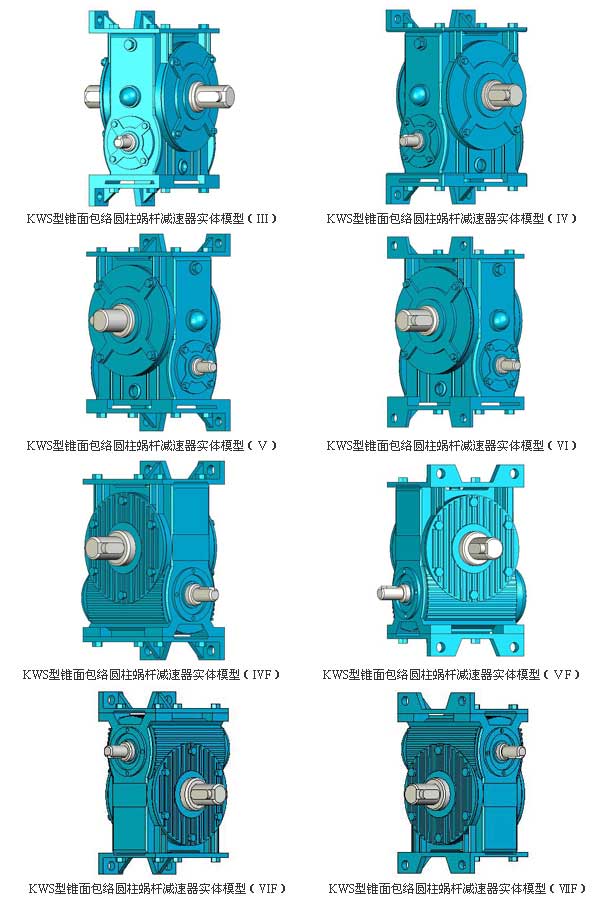

KWS型锥面包络圆柱蜗杆减速器实体模型
