产品详情
KWO二次包络减速机
KWO二次包络减速机
产品详情

KWO锥面包络蜗杆减速机适用于冶金、矿山、起重、运输、化工、建筑及轻工等行业。锥面包络蜗杆减速机工作条件为:蜗杆转速不超过1500r/min;工作环境温度为—40~+40℃,当工作环境温度低于0℃时, 起动前润滑油必须加热到0℃以上或采用低凝固点的润滑油;可正、反双向运转。

KW型锥面包络圆柱蜗杆减速器用途
锥面包络圆柱蜗杆减速器(JB/T5559—91)
   这类减速器适用于冶金、矿山、起重、运输、化工、建筑及轻工等行业。其工作条件为:蜗杆转速不超过1500r/min;工作环境温度为—40~+40℃,当工作环境温度低于0℃时, 起动前润滑油必须加热到0℃以上或采用低凝固点的润滑油;可正、反双向运转。
KW型锥面包络圆柱蜗杆减速器代号和标记方法

(1)减速器的代号和标记方法

   减速器的代号包括:型号、中心距、公称传动比、装配型式。
   减速器的型号有三种:
   KWU:蜗杆在蜗轮之下的锥面包络圆柱蜗杆减速器;
   KWS:蜗杆在蜗轮之侧的锥面包络圆柱蜗杆减速器;
   KWO:蜗杆在蜗轮之上的锥面包络圆柱蜗杆减速器。

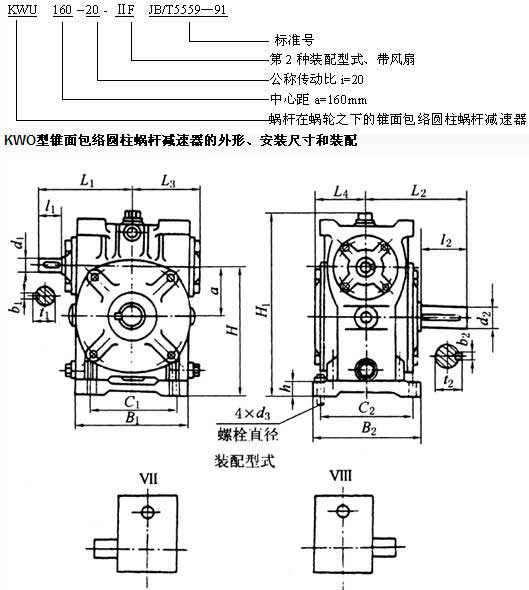

   标记示例:

KWO减速器的外形、安装尺寸和装配型式           (mm)

型号\尺寸

a

B1

B2

C1

C2

h

H

H1

d3

d1

l1

b1

KWO32

32

97

88

75

75

10

90

126

M5

12j6

25

4

KWO40

40

110

98

85

82

12

112

156

M6

14j6

25

5

KWO50

50

130

120

100

100

15

132

189

M8

16j6

28

5

KWO63

63

146

140

115

120

16

160

221

M10

18j6

28

6

KWO80

80

175

170

140

145

20

200

270

M12

22j6

36

6

KWO100

100

210

200

170

170

24

250

339

M12

24j6

36

8

型号\尺寸

t1

L1

d2

l2

b2

t2

L2

L3

L4

质量(kg)

(不含油)

KWO32

13.5

78

16j6

28

5

18

80

43

3.8

KWO40

16

84

20j6

36

6

22.5

95

49

7.5

KWO50

18

98

22j6

36

8

24.5

105

57

10

KWO63

20.5

118

30j6

58

8

33

136

86

65

17

KWO80

24.5

146

38k6

58

10

41

158

105

84

29.5

KWO100

27

165

40k6

82

12

43

190

123

95

47

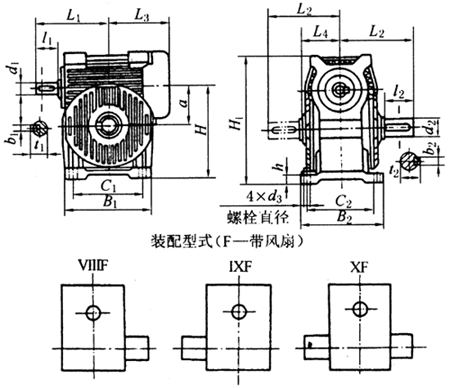

KWO减速器的外形、安装尺寸和装配型式            (mm)

型号\尺寸

t1

L1

d2

l2

b2

t2

L2

L3

L4

质量(kg)

(不含油)

KWO125

35

218

55m6

82

16

59

215

202

125

75

KWO160

45

276

65m6

105

18

69

266

242

155

138

KWO180

48.5

300

75m6

105

20

79.5

280

267

167

192

KWO200

51.5

324

80m6

130

22

85

321

299

185

264

KWO225

51.5

342

90m6

130

25

95

337

320

198

330

KWO250

59

374

100m6

165

28

106

390

343

219

450

型号\尺寸

a

B1

B2

C1

C2

h

H

H1

d3

d1

l1

b1

KWO125

125

270

245

220

210

32

315

424

M16

32 k6

58

10

KWO160

160

325

295

270

255

40

385

525

M16

42k6

82

12

KWO180

180

368

325

290

280

45

435

595

M20

45k6

82

14

KWO200

200

410

325

315

295

45

475

645

M20

48k6

82

14

KWO225

225

450

380

350

325

55

530

720

M24

48k6

82

14

KWO250

250

500

415

435

355

65

600

800

M24

55m6

82

16


KW
型减速器的许用输入功率和许用输出转矩

减速器的许用输入功率和许用输出转矩

传动

比代

公称

传动

比i

输入转速

n1(r/min)

中心距

代号

1

2

3

4

5

6

7

8

9

10

11

12

中心距

a(mm)

32

40

50

63

80

100

125

160

180

200

225

250

型号

KWU        KWS       KWO

许用输入功率P1P(kW);许用输出转矩T2P(N·m)

1

7.5

1500

P1P

0.76

1.16

1.98

3.22

7.62

15.61

19.98

32.54

42.51

50.86

64.56

T2P

28.7

44.1

80.1

142.6

343.6

700

900

1370

1925

2160

3000

1000

P1P

0.59

0.90

1.40

2.30

6.14

11.10

16.66

24.11

38.26

42.24

54.34

T2P

33.2

50.6

84.3

149.7

406.1

730

1100

1520

2600

2670

3700

750

P1P

0.49

0.77

1.15

1.88

5.29

8.59

14.45

18.89

31.74

35.83

42.05

T2P

36.5

57.2

91.31

161.74

462.4

750

1270

1570

2835

3020

3820

500

P1P

0.36

0.63

0.90

1.48

4.18

6.28

10.97

13.44

23.29

29.69

36.05

T2P

40.1

70.1

106.4

187.9

539.8

810

1430

1650

3000

3680

4850

2

10

1500

P1P

0.33

0.65

1.12

1.90

3.13

5.77

14.30

25.01

30.67

35.82

49.17

58.19

T2P

16.5

30.6

55.9

100.1

170.0

335.3

840

1480

1680

2120

2720

3470

1000

P1P

0.26

0.48

0.82

1.37

2.19

4.17

10.36

18.22

22.14

26.43

36.44

42.71

T2P

19.2

33.7

61.4

107.6

177.7

358.2

900

1610

1800

2320

3010

3780

750

P1P

0.23

0.38

0.66

1.15

1.79

3.51

8.39

13.99

17.02

20.46

28.55

35.19

T2P

21.9

36.0

65.6

118.0

191.7

399.1

960

1630

1830

2370

3120

4160

500

P1P

0.18

0.29

0.49

0.92

1.40

2.95

6.64

10.14

12.35

14.49

20.31

24.36

T2P

25.9

39.4

71.8

139.4

222.3

499.1

1120

1730

1950

2460

3260

4210

3

12.5

1500

P1P

0.84

1.48

3.05

4.81

11.68

19.56

30.84

31.23

44.72

55.40

T2P

55.1

101.7

206.7

360.5

860

1500

2140

2400

3030

4160

1000

P1P

0.62

1.10

2.05

3.44

8.75

16.46

22.15

28.21

32.97

40.69

T2P

60.5

111.7

223.1

378.4

940

1860

2280

3230

3320

4540

750

P1P

0.51

0.96

1.69

2.81

7.06

13.44

17.08

21.55

25.67

32.63

T2P

64.5

129.1

243.3

409.3

1000

2010

2320

3250

3410

4840

500

P1P

0.37

0.76

1.24

2.20

6.15

9.86

12.44

15.33

18.13

22.76

T2P

70.4

149.9

265.3

473.9

1290

2170

2490

3450

3530

4930

4

15

1500

P1P

0.50

0.75

1.42

2.35

4.05

10.57

19.56

27.54

32.89

47.38

49.89

T2P

34.0

51.8

104.6

190.5

342.0

900

1650

2430

2955

4200

4400

1000

P1P

0.39

0.59

1.08

1.63

3.19

7.89

14.39

20.44

24.97

35.00

41.28

T2P

39.7

60.0

117.8

196.0

391.5

980

1800

2660

3325

4610

5500

750

P1P

0.32

0.51

0.95

1.33

2.62

7.42

13.20

16.49

20.82

26.75

35.36

T2P

42.7

68.2

135.7

210.0

421.4

1200

2150

2840

3670

4650

6260

500

P1P

0.23

0.42

0.72

1.04

2.07

5.69

10.56

12.18

16.50

19.29

26.73

T2P

46.5

84.0

153.7

242.2

487.2

1350

2470

3090

4260

4930

6980

5

20

1500

P1P

0.41

0.72

1.34

2.25

3.43

8.34

14.20

23.24

24.60

38.28

43.65

T2P

36.0

65.6

129.4

223.6

376.5

930

1600

2450

2825

4090

4980

1000

P1P

0.31

0.53

0.98

1.69

2.43

6.79

10.43

16.75

21.33

28.28

31.68

T2P

39.4

71.8

137.0

248.2

387.3

1100

1730

2580

3600

4490

5340

750

P1P

0.24

0.42

0.81

1.43

1.98

5.55

8.59

14.33

18.10

23.14

25.40

T2P

41.9

76.3

149.1

273.6

414.9

1180

1850

2880

4050

4810

5670

500

P1P

0.18

0.31

0.61

1.16

1.56

4.26

6.72

10.66

14.38

18.38

18.64

T2P

45.4

82.7

164.6

319.9

478.6

1320

2100

3130

4635

5550

6000

6

25

1500

P1P

0.22

0.55

0.95

1.86

3.18

5.94

10.16

13.62

17.52

24.81

29.68

T2P

22.6

64.5

119.1

243.3

429.7

790

1425

1750

2500

3155

4195

1000

P1P

0.16

0.41

0.69

1.36

2.25

4.80

8.67

12.95

15.80

18.00

23.18

T2P

24.4

70.4

129.9

265.3

445.7

950

1815

2460

3320

3390

4845

750

P1P

0.13

0.32

0.56

1.09

1.82

4.52

8.35

10.66

13.00

14.72

18.02

T2P

25.9

74.6

137.7

281.0

480.0

1160

2295

2660

3600

3645

4950

500

P1P

0.09

0.23

0.41

0.80

1.44

3.30

6.71

8.35

10.17

11.45

13.58

T2P

26.3

80.5

148.6

303.0

556.8

1250

2690

3045

4100

4110

5520

7

30

1500

P1P

0.18

0.34

0.51

0.98

1.58

2.64

5.28

11.67

13.18

19.02

20.75

21.15

T2P

21.4

41.3

62.7

121.9

226.1

387.4

808

1780

2010

3000

3305

3475

1000

P1P

0.14

0.27

0.40

0.71

1.19

1.92

4.06

8.54

10.74

14.22

15.13

15.45

T2P

24.7

48.3

71.7

128.3

247.7

414.3

900

1900

2350

3280

3525

3730

750

P1P

0.12

0.24
























KW型减速器输出轴轴端的径向许用负荷FR或轴向许用负荷
减速器输出轴轴端的径向许用负荷FR或轴向许用负荷FA      (N)

距a(mm)

公称传动比i

7.5

10

12.5

15

20

25

30

40

50

60

FR或FA

32

400

400

400

400

40

700

700

700

700

700

700

700

700

50

1000

1100

1100

1150

1200

1250

1300

1300

1300

1300

63

4000

4200

4400

4600

4800

5000

5200

5400

5400

5400

80

5000

5200

5400

5600

5800

6000

6200

6400

6400

6400

100

6000

6200

6400

6600

6800

7000

7200

7400

7400

7400

125

8500

8500

8800

9000

9200

9400

9600

9800

10000

11000

160

11000

11200

11400

11600

11800

12000

12300

12500

12700

13000

180

13000

13300

13500

13800

14000

14400

14600

14800

15000

15200

200

18000

18200

18400

18600

18800

19000

19200

19400

19400

19800

225

20500

20600

20800

21000

21200

21400

21600

21800

22000

22200

250

21000

21200

21400

21600

21800

22000

22200

22400

22600

22600

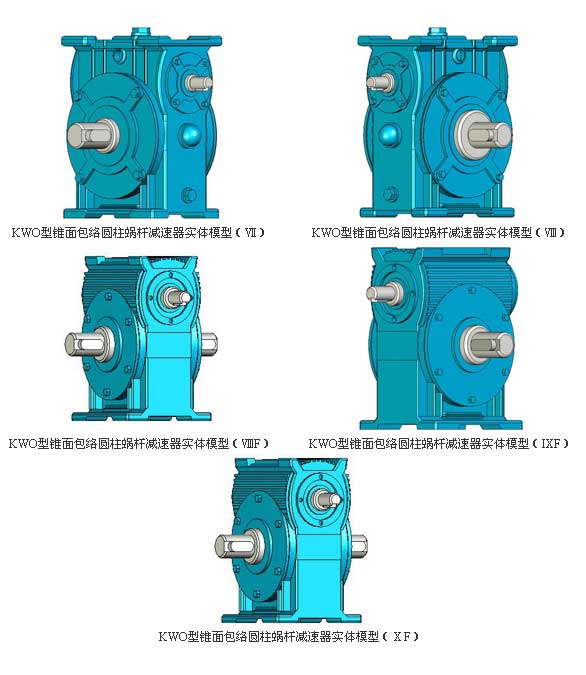

KWO型锥面包络圆柱蜗杆减速器实体模型
